飞利浦核磁共振成像快速自旋回波（多次激发TSE）

快速自旋回波（TSE）方法。

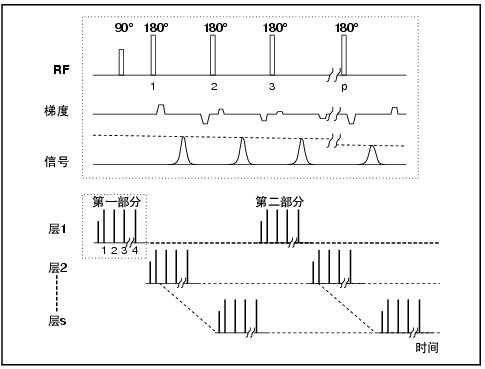

脉冲序列	90o 脉冲将磁化翻转至水平面。每次激励都应用一系列连续的180o 脉冲，从而产生多回波或多个采集数据。每组采集数据称为段或激发。在规定间隔(TR)获得激发，直至完成为止。
属性	TSE中图像对比度与SE相似，但脂肪信号更亮。此外，与其他序列相比，出血的磁化率更低。 扫描时间远少于使用SE的扫描时间。 在相对较短的扫描时间内，可达到较高分辨率。 TSE最适合单次回波扫描，但也适用于双回波或多次回波扫描。

应用	特别适用于所有解剖部位的T2W，也适用于T1W与PDW
对比度由下列参数决定	TR和TE （profile顺序）
扫描模式	MS、3D、2D和M2D。

TSE Factor（TSE因子）

• 是每次激励所测量的结构数。
• 是扫描时间加速的措施。

• 与 profile顺序和TE组合使用，控制回波间隔。

示例：256 x 256矩阵，TSE因子 = 32

测量256个结构只需8个TR。可通过在相同TR内获取对应段来获取附加层。

偶数和奇数TSE因子

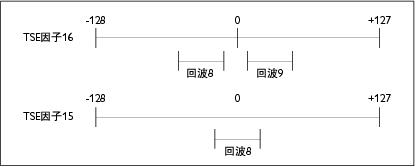

TSE因子16：第8个回波与第9个回波之间是有效TE。TSE因子15：第8回波中的有效TE。

回波间隔

• 是两个回波之间的间隔。
• 应该保持为相对较短的距离，以免出现模糊。

• 由参数TSE因子、TE和profile顺序决定。

• 显示在信息页上。

示例：

下表列出了回波间隔为20ms的回波链，这表明在20ms处测量第一回波，之后每隔20ms测量一个回波。（设置：profile顺序 = 线性，TE = 110ms，TSE因子 = 10。）

回波	1	2	3	4	5	6	7	8	9	10
ms	20	40	60	80	100	120	140	160	180	200

TSE profile order（TSE profile顺序）

• 必须考虑此参数，以便将有效TE设置为所需值。
• 可用于影响给定回波时间的回波间隔。

• 决定填充k空间的顺序。

• 可以设置为

• 线性
• 低 － 高

• 非对称

• 翻转线性（仅可在启用半扫描时使用）

下面列出了典型应用和参数设置：

所需TE	对比度	典型值： Profile顺序	典型值： TSE因子
长(90 ms - 150 ms)	T2W	线性	高(10 ... 25)
极长(> 300 ms)	强T2W	线性	极高（>30或最大值）
短 (10 ms - 50 ms)	PDW	非对称	中间(9 - 16)
短 (10 ms - 25 ms)	T1W或PDW	低 － 高	低（如：4）
短 (10 ms - 25 ms)	T1W或PDW	半扫描的线性	高于低 － 高的情况

线性profile顺序

• 适用于长TE（在回波链的中间测量K0）。

回波空间等于：2 x TE /（快速因子+1）。

激发长度约为 2 x TE。

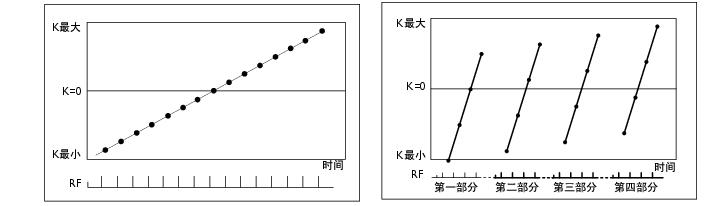

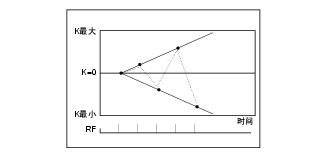

左：TSE因子 = 15的线性profile顺序。
右：多次激发TSE线性profile顺序。

半扫描的线性profile顺序

• 与较大的TSE因子组合使用，适用于相对较短的TE，而无需极短的回波间隔。
• 对模糊伪影敏感。

回波间隔和激发长度取决于TE、快速因子和半扫描因子。

半扫描的翻转线性profile顺序

• 适用于长TE；K0 位于回波链的后部。

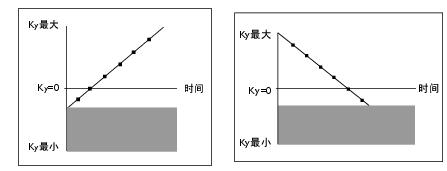

左：半扫描的线性profile顺序。
右：半扫描的翻转线性profile顺序。

低 - 高profile顺序

• 适用于短TE（在回波链的起始处测量K0）。
• 对TSE因子大于6的模糊伪影敏感。

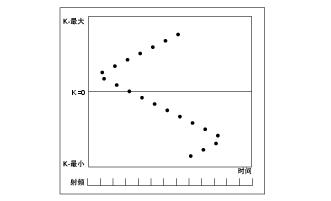

回波空间等于输入的"TE"。激发长度约为TE x 快速因子。

TSE因子 = 5的低-高profile顺序。

非对称profile顺序

• 适用于短到中间TE。
• 使用短扫描时间非常具有时效并可获得良好的SNR。

回波空间可独立于TE加以定义。相关参数包括"TE"和"Echo spacing"（回波空间）。

激发长度约为TE x 快速因子。

注意

半扫描不能与非对称profile顺序一起使用。

非对称profile顺序。

TSE Halfscan Factor（TSE半扫描因子）

启用`半扫描'时，参数`TSE半扫描因子'可用。

"TSE半扫描因子"越小，获得的结构越少，对K0结构的测量也越早。

不同的半扫描因子

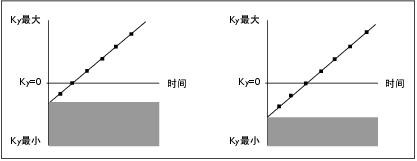

左：HS因子 = 0.6，TF = 6。右：HS因子 = 0.75，TF = 7

注意

"翻转线性"profile顺序只能与半扫描组合使用。

Number of echoes（回波数量）

• 对于单一对比扫描，选择所需的有效回波时间。
• 对于双对比扫描，第一回波要等于回波间隔的一倍、两倍或三倍。用户可以自由选择第二回波。另请参阅双对比TSE 。

• 如果选择其他值（用x表示），则"x"等于所输入的TSE因子。这样，TSE因子就定义了回波数量。总扫描时间将按比例延长。多回波时间将输入为"多TE"。

在多层情况下，可选择"计算T2"图。但是，多层序列中的射频层结构与固有"磁化传递"效应将影响测量的准确性。此外，第一回波的信号振幅也会有所降低。因此，必须将T2图看作一个定性图而非定量图。

TE

• 表示有效的TE。
• 为测量低阶结构(K0)的时间点。

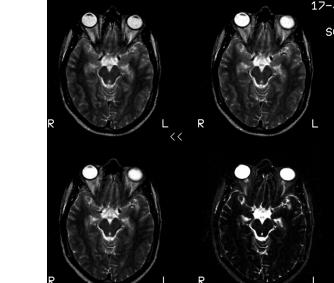

TSE因子(TF)/TE：A：10 / 90 ms。B：10 / 110 ms。C：16 / 110 ms。
D：35/350 ms

重复时间

• 与在SE中一样，它也影响TSE中的图像对比度。

Motion smoothing（运动平滑）

• 以随机方式对TSE激发稍做修改，从而减少如由呼吸运动等产生的独特鬼影伪影。
• 这种随机修改不影响采集数据填充顺序和有效TE。

• 该方法仅在激发数量相当大时才有效。

对比度

对比度由TR和TE决定。必须考虑采集数据填充顺序，以便将有效TE设置为所需值。

典型值"TR和有效TE"

对比度	重复时间	有效TE [ms]
T2W	长(2500 ...3500 ms)	长(90 ms - 150 ms)
强T2W	设置为"最短"	极长(300 ms - 400 ms )
PDW	长(> 1800 ms)	短 (10 ms - 25 ms)
T1W	短(400 ms - 700 ms)	短 (10 ms - 25 ms)

关于TSE的详细信息

Fold-over direction（卷摺方向）

• 启动交付的协议/扫描检查卡片后就不应更改。更改此卷摺方向会导致产生的图像质量下降。

Slice gap（层间距）

• 如果在TSE中设置为"默认"，则为层厚度的10%。
• 在大多数交付的协议/扫描检查卡片中，都将其设置为10%，有时会更大。

最小层间距

• 是在一个包中测量所有层时所需的层间距。
• 取决于回波间隔，为层厚度的10%或100%由其他参数决定。下面提供了不同层间距的说明：

回波间隔>11 ms：总是允许10%层间距

回波间隔<11 ms：10%或100%，取决于其他参数

层间距小于最小层间距（请检查信息页）有时会迫使序列分成两个或更多功能包。请参阅示例：

TR = 最短：3000 ms，层间距较小，2个功能包

TR = 最短：6000 ms，允许的层间距，1个功能包

这些扫描的扫描时间和对比度相同。

Scan percentage（扫描百分比）

• 当扫描分辨率为2562时，建议设置为100%。

将该值减少至80%以下时，会严重降低图像的清晰度。

检查信息页中的实际扫描百分比。

水－脂化学位移

• 在协议/扫描检查卡片中将其设置为最大值，以获取尽可能短的回波间隔。
• 超过2.5像素时，应将其设置为用户定义值。

• 当需要大回波间隔时，应将其设置为用户定义值。

SAR（特别吸收率）

• 由于存在大量180o 射频脉冲，因此特别吸收率很高。但是，TSE始终在安全范围内工作。

VISTA

• 表示测容积各向同性T2w采集
• 是3D-T2权重的TSE方法利用

• RF-SMART
• 重聚焦控制

• SENSE

• 非选择性重聚焦脉冲。

重聚焦控制

• 设计为降低TSE中的SAR。
• 通过改变B1发射场的幅度来控制TSE中的重聚焦脉冲角。由于受激回波信号在回波链上变得更强，因此在TSE扫描中，只需损失很少的信噪比就能降低长回波链中的SAR。

• 如果设置为"否"，则使用预定义角度，其中第一回波的脉冲角为180o，所有后续回波的脉冲角都为160o。

• 如果设置为"是"，则第一回波会使用简单扫描，其中所有后续回波的角度都可设置为"角度"30...180o 参数。

注意

在此情况下，序列对流动非常敏感。因此，在脊柱成像中不使用重聚焦控制。

此外，对B1变化的敏感性有所增加。

序列注意事项与图像质量

减小重聚焦翻转角会降低信噪比。但是，同时也会降低MTC效应，从而提高信噪比。此外，简单和高级脉冲角扫描会补偿部分信号损失。

由于信号损失总量是T2/T1驰豫、回波链长度、SAR、TR、层数以及MTC组织磁化率的函数，因此很难预测给定序列的信号损失总量。临床实践表明，在大多数应用中，将脉冲角降至120o 时几乎没有信号损失。

减小翻转角会影响与有效TE相关的T2衰减敏感性。回波链中各独立回波的回波时间不是由T2驰豫引起信号损失的时间。

考虑关键的第一回波和具有非180o 重聚焦脉冲的所有连续回波的复杂回波，每个回波中的信号都来自"自旋回波"和"受激回波"的总和。

临床实践表明，使用90o 重聚焦角度时，横位磁化只需2/3回波时间。这意味着T2驰豫仅在有效回波时间的2/3处发生。因此，必须将TE延长约30%，以保持T2的敏感性。

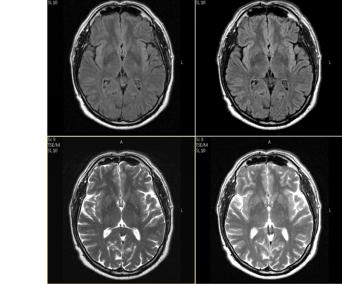

上层：FLAIR/长TR，底部：T2w/TSE。
左：重聚焦翻转角为默认值。右：重聚焦翻转角为80度。
左：重聚焦翻转角为默认值，SAR，3.4 W/kg。
右：重聚焦翻转角分别为80o 和100o，SAR 1.8 W/kg。
使用With 80o 或100o 提高了脑灰质与脑白质之间的对比度

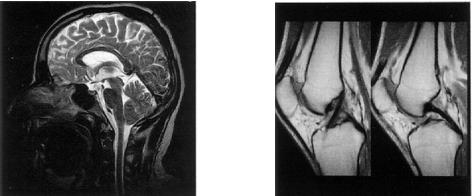

左：1024分辨率。右：TSE T2W矢位膝关节。TR=2100 ms，TE=13 ms。

相关参数

• 扫描技术（SE、IR、MIX、FFE）
• 快速成像模式（TSE、TFE、EPI、GRASE）
• TSE因子
• TSE profile顺序

• TSE半扫描因子

• TR和TE

• 运动平滑
