飞利浦核磁共振SENSE神经血管8和16线圈

线圈类型
  • 18单元相位阵列线圈,
    在8 和16通道RF台平台版本中提供。
  • 只接收
设计
固定容积线圈由后部和前部单元(槛)组成。可选:去除顶部的前部单元(只是SENSE头部/脊柱线圈组合的一部分)。
可用于
1.5 T、3.0 T
SENSE-兼容
是;最大SENSE因子:
SENSE NV 8线圈为8,SENSE NV 16线圈为16
CLEAR-兼容
应用
  • 脑成像包括颅内MRA
  • 下至T4的颈椎成像
  • 从主动脉弓到Willis环的颈动脉血管
线圈上的标记
  • 线圈中部(足头方向)用于激光定位灯定位
  • 前部的中间。
一般说明
始终利用均匀性校正来获取最佳图像质量。
多线圈成像
  • NV8:否
双线圈成像
  • NV8:否
用户界面名称
SENSE-NV -16、SENSE-NV -8
单元选择
详细信息,请参阅See section '线圈单元'

安全性
警告

开始使用任何线圈前,请参阅"使用说明"了解有关安全方面的所有信息。

在连接到系统之前,必须先关闭线圈。

打开线圈之前,必须先断开它与系统的连接。

切勿将未使用的线圈或线圈单元留在扫描床上。

连接到系统时,后部接点上会有12伏特直流电的电压。在正常情况下,此电压对于患者是没有危险的。但是对于严重的心脏病患者,此低DC电压可能会有巨大影响。因此,在线圈连接到系统时,请按照上述说明小心预防这类患者接触接点。

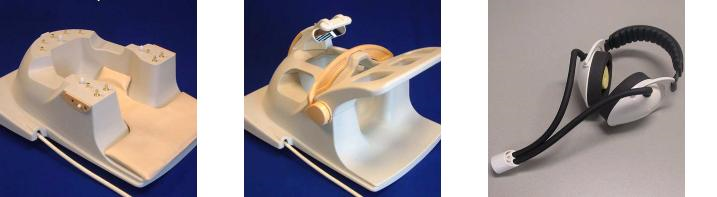

从左到右依次为:带有衬垫的后部。
已连接前部的后部。专用耳机。

专用耳机

由于此线圈与正交头部线圈耳机不兼容,所以提供专用耳机。它的听力保护比使用正交头部线圈耳机来得低。在3.0 T上强制使用耳塞,并且极力建议用于1.5 T。可以用灰毛支撑垫来取代耳机,该支撑垫可放在患者头部与线圈之间。

定位
    • 将带有衬垫的后部(请参阅上图)放在扫描床上。
  • 将患者放置在后部上,使肩膀接触后部。
  • 将前部(槛或去除顶部)连接到后部。
  • 使用两个手柄关闭线圈。

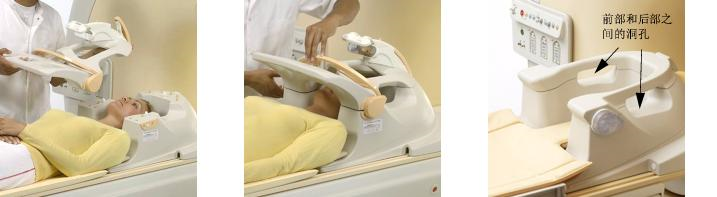

从左到右依次为:将前部连接到后部。
前部已连接到后部。
去除顶部的前部已连接到后部。请注意,不能通过紧握前部和后部之间的洞孔来抬高线圈。

抬高线圈
    • 不要将整个线圈抬高。
  • 先取出前部,然后小心抬高后部。
注意

千万不要通过紧握前部和后部之间的洞孔来抬高线圈。

这将导致线圈严重损坏。

线圈单元

SENSE NV 16线圈和SENSE NV 8 线圈是不同的线圈,它们提供不同的单元数量进行扫描。但是,两种线圈都以18单元的设计为基础:

    • 8个头部单元,
  • 4个颈部单元,
  • 6个胸部单元,

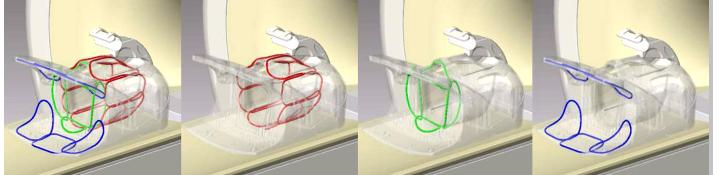

线圈单元:8个头部(红色)。4个颈部(绿色)。6个胸部单元(蓝色)。

这些18线圈单元以两种方式组合,形成两个SENSE神经血管线圈:

    • 8通道SENSE NV线圈:SENSE NV 8
  • 16通道SENSE NV线圈:SENSE NV 16
操作模式SENSE NV 8线圈

SENSE NV 8线圈具有两种操作模式:

头部模式

来自每个个别头部线圈单元的信号将直接传送到Freewave。这表示8个头部单元(上图中的红色部分)将作为8个通道使用。

这是头部和脑成像包括颅内MRA的首选模式。它提供头部细小解剖结构的杰出细节。

NV(神经血管)模式

来自所有单元(上图中的红色、绿色和蓝色部分)的信号将组合形成一个8通道NV模式。

这是颈椎、颈部成像包括颅外MRA的首选模式。建议最大视野(FOV)为44 cm。

操作模式SENSE NV 16线圈

来自所有单元(上图中的红色、绿色和蓝色部分)的信号将组合形成一个16通道NV线圈。这些通道能够以数种方式组合。

下表列出可能的所有选择范围。

频道
头部
颈部
前胸
后胸
选择
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
HNACPC
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
H
x
x
x
x
x
x
-
-
-
-
-
-
-
-
-
-
N
-
-
-
-
-
-
x
x
x
x
-
-
-
-
-
-
AC
-
-
-
-
-
-
-
-
-
-
x
x
x
-
-
-
PC
-
-
-
-
-
-
-
-
-
-
-
-
-
x
x
x
HN
x
x
x
x
x
x
x
x
x
x
-
-
-
-
-
-
NAC
-
-
-
-
-
-
x
x
x
x
x
x
x
-
-
-
NPC
-
-
-
-
-
-
x
x
x
x
-
-
-
x
x
x
HNPC
x
x
x
x
x
x
x
x
x
x
-
-
-
x
x
x
NACPC
-
-
-
-
-
-
x
x
x
x
x
x
x
x
x
x
TO-HNPC
-
x
x
x
x
-
x
x
x
x
-
-
-
x
x
x
TO-NPC
-
-
-
-
-
-
x
x
x
x
-
-
-
x
x
x

其中:H - 头部、N - 颈部、AC - 前胸、PC - 后胸、TO - 去除顶部

注意

去除顶部选择只有在双线圈成像中,将此线圈和SENSE脊柱15线圈组合使用时可用。
